PTG - Pistoncini di posizionamento a molla in acciaio inox Con arresto in posizione retratta Pistoncini di indicizzazione Perni di localizzazione Pistoncini di localizzazione a pomello

Materiale: Acciaio inossidabile
Taglia: Diametro filettatura: 12 mm, passo: 1.75 mm
Tipo di perno: Spinotto di bloccaggio
Marchio: AUZHU
Diametro articolo: 7 Millimetri

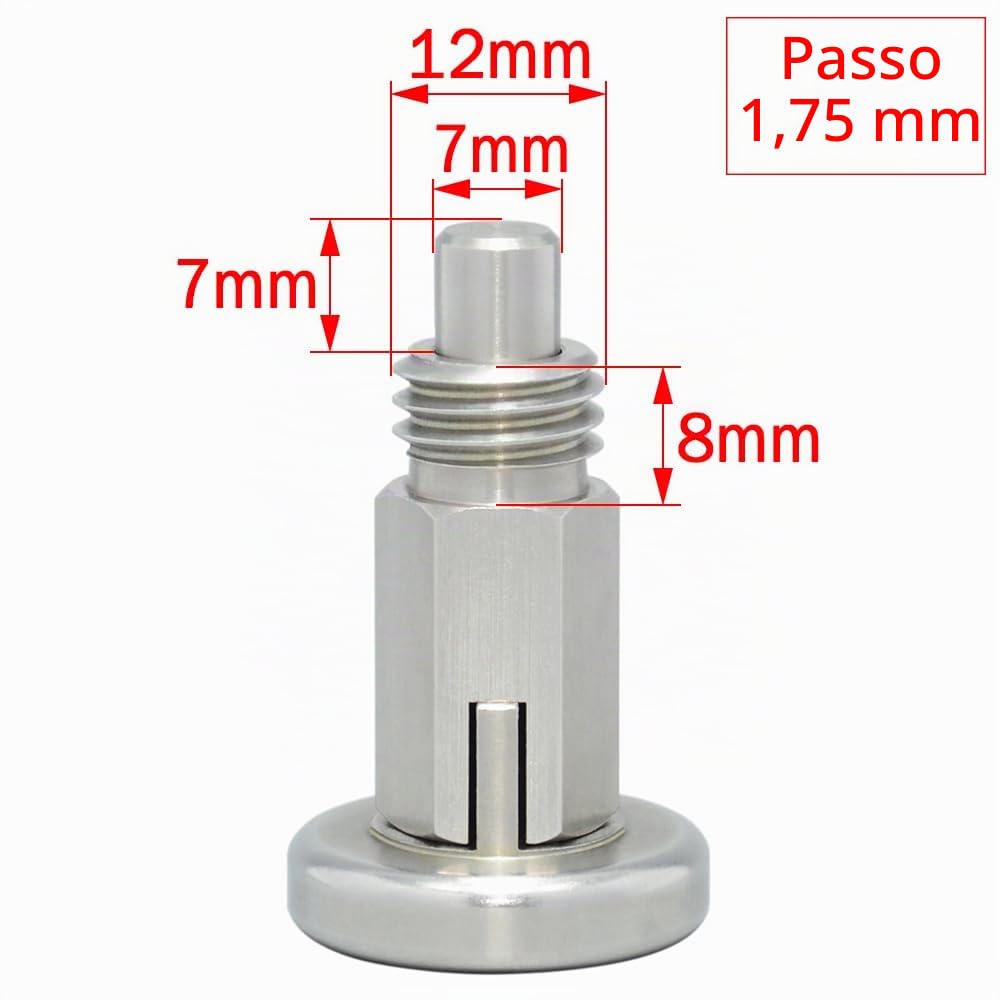

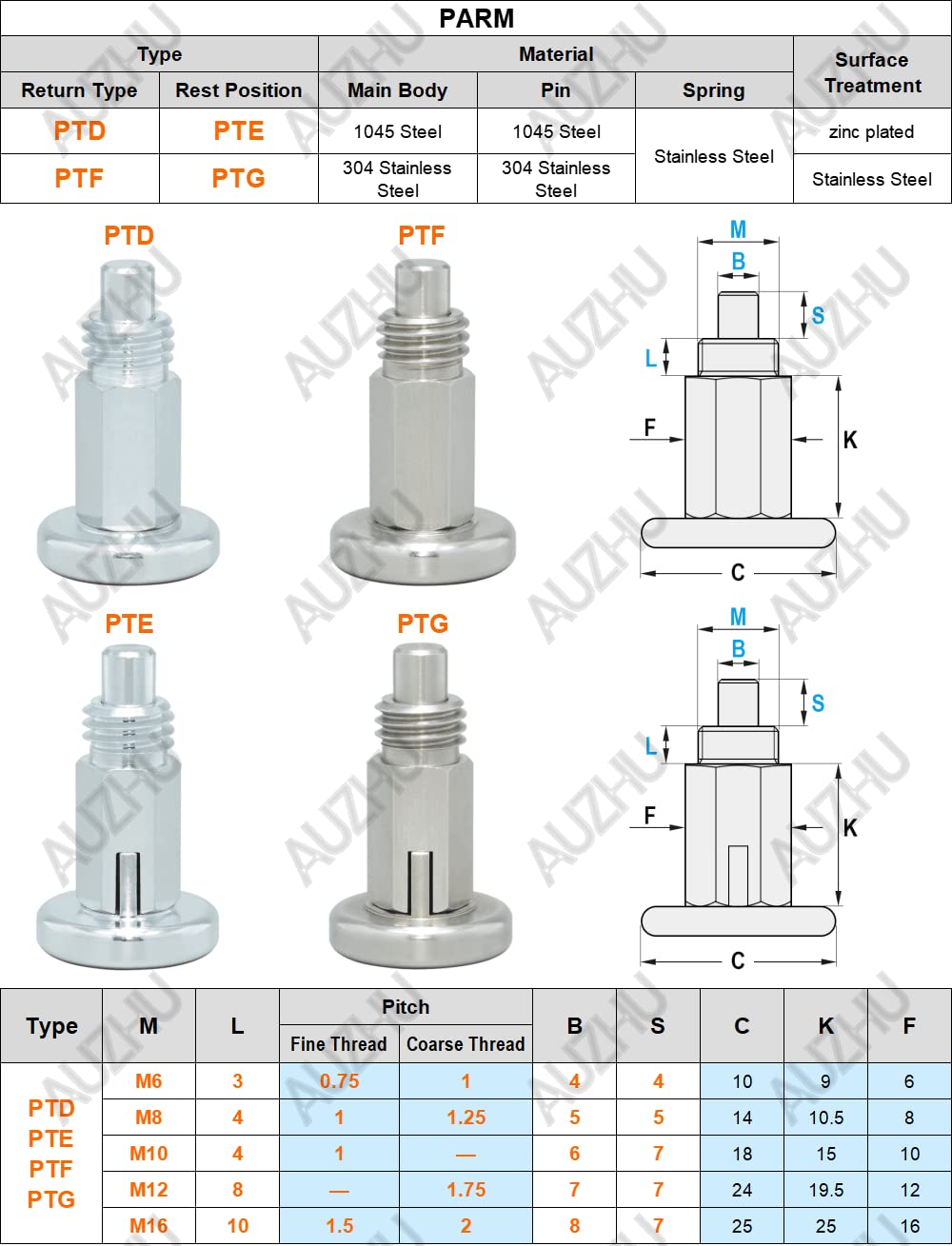

- PTG è il numero di modello di questo prodotto. Il diametro della filettatura M è di 12 mm; la lunghezza della filettatura L è di 8 mm; il passo della filettatura è di 1.75 mm; il diametro del perno B è di 7 mm e la lunghezza del perno S è di 7 mm. Nei disegni del prodotto vengono utilizzate lettere maiuscole diverse per rappresentare le dimensioni delle varie posizioni dei dettagli sul prodotto. I dati dimensionali specifici sono riportati nella scheda tecnica sotto la lettera corrispondente.
- [Materiale del corpo principale: acciaio inox]; [Materiale del perno: acciaio inox]; [Materiale dell'impugnatura: acciaio inox]; [Materiale della molla incorporata: acciaio inox]

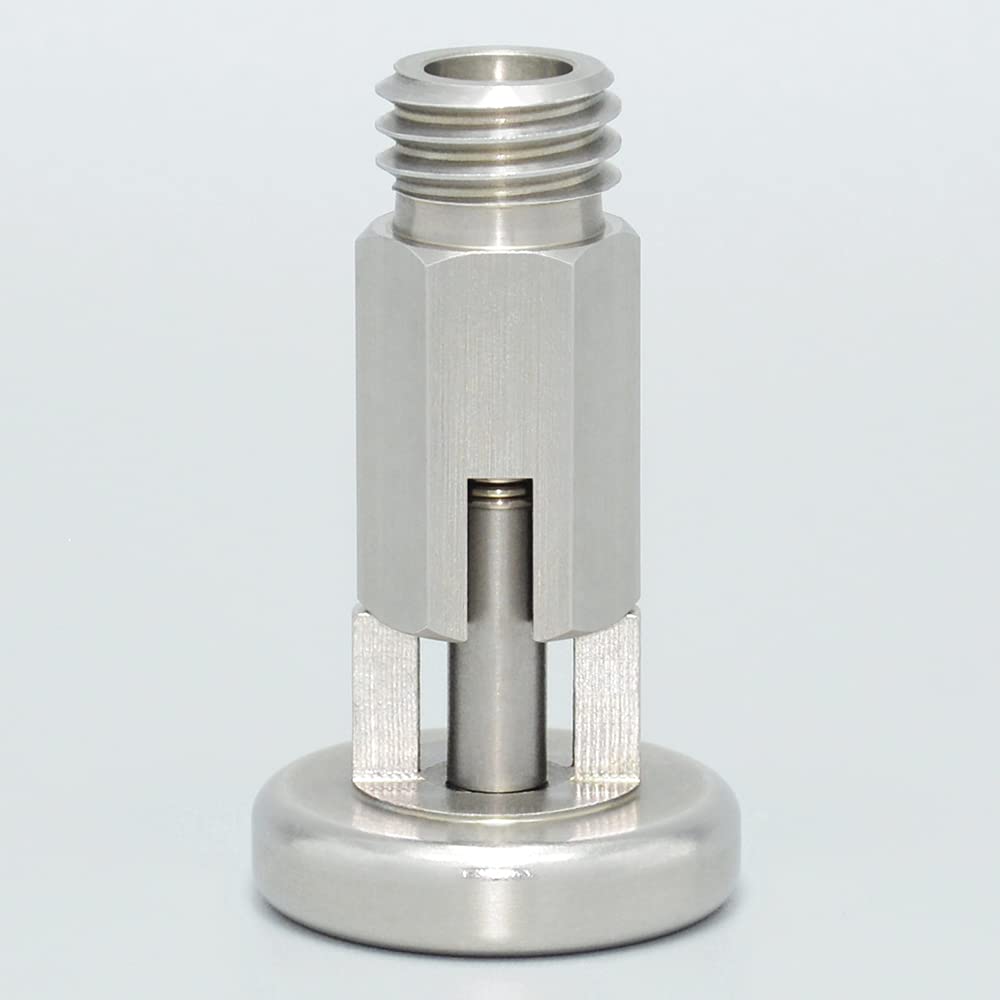

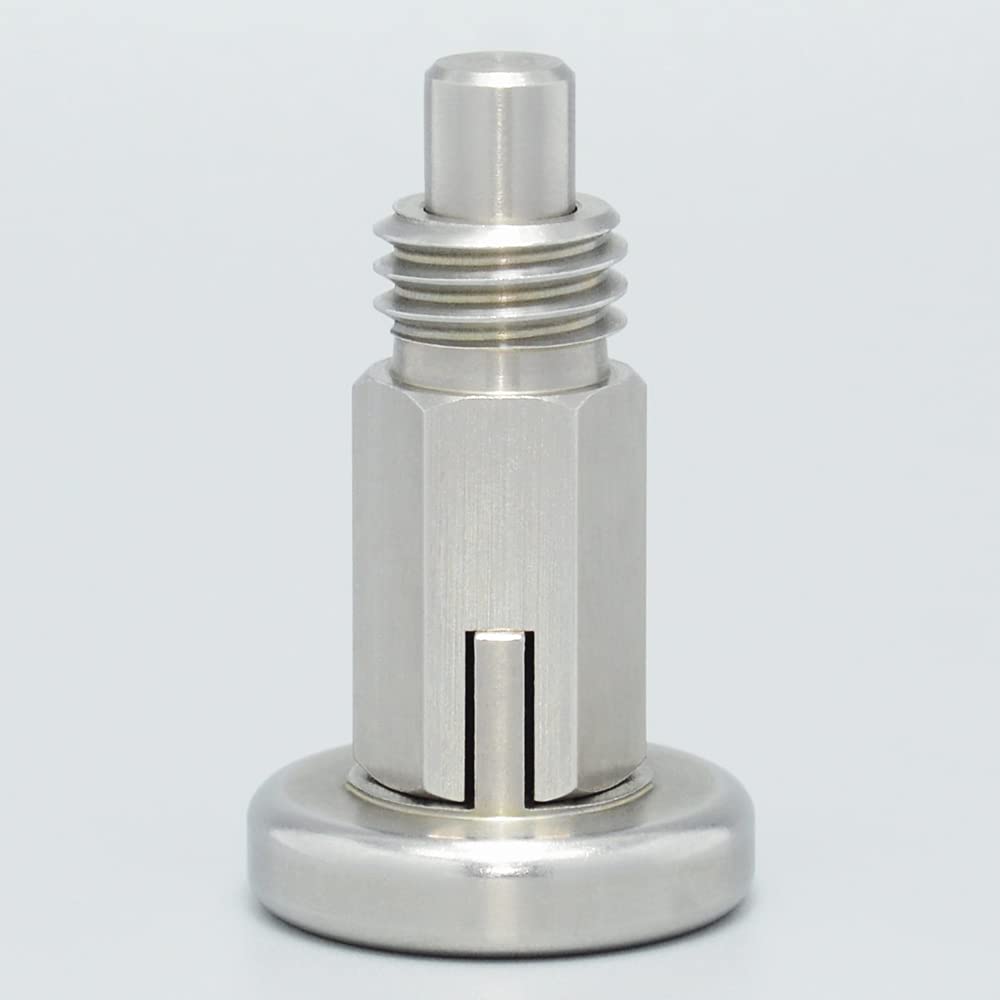

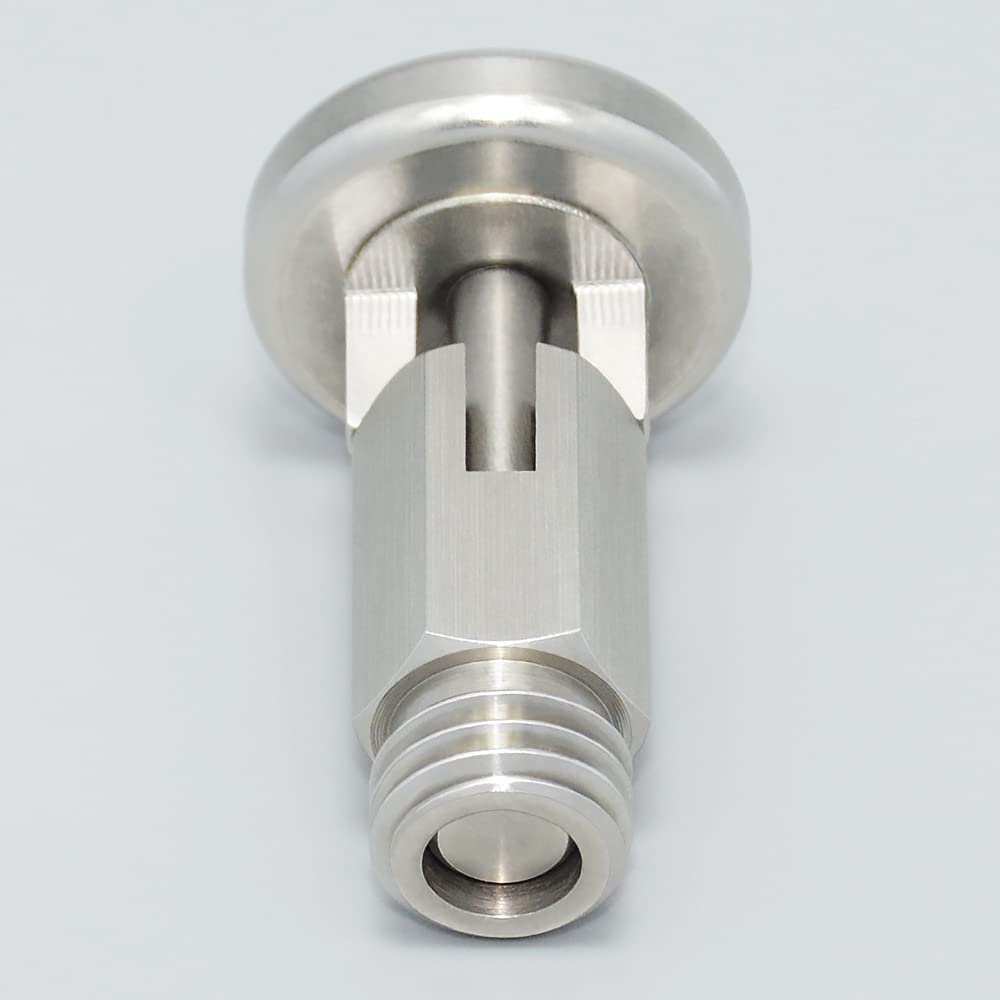

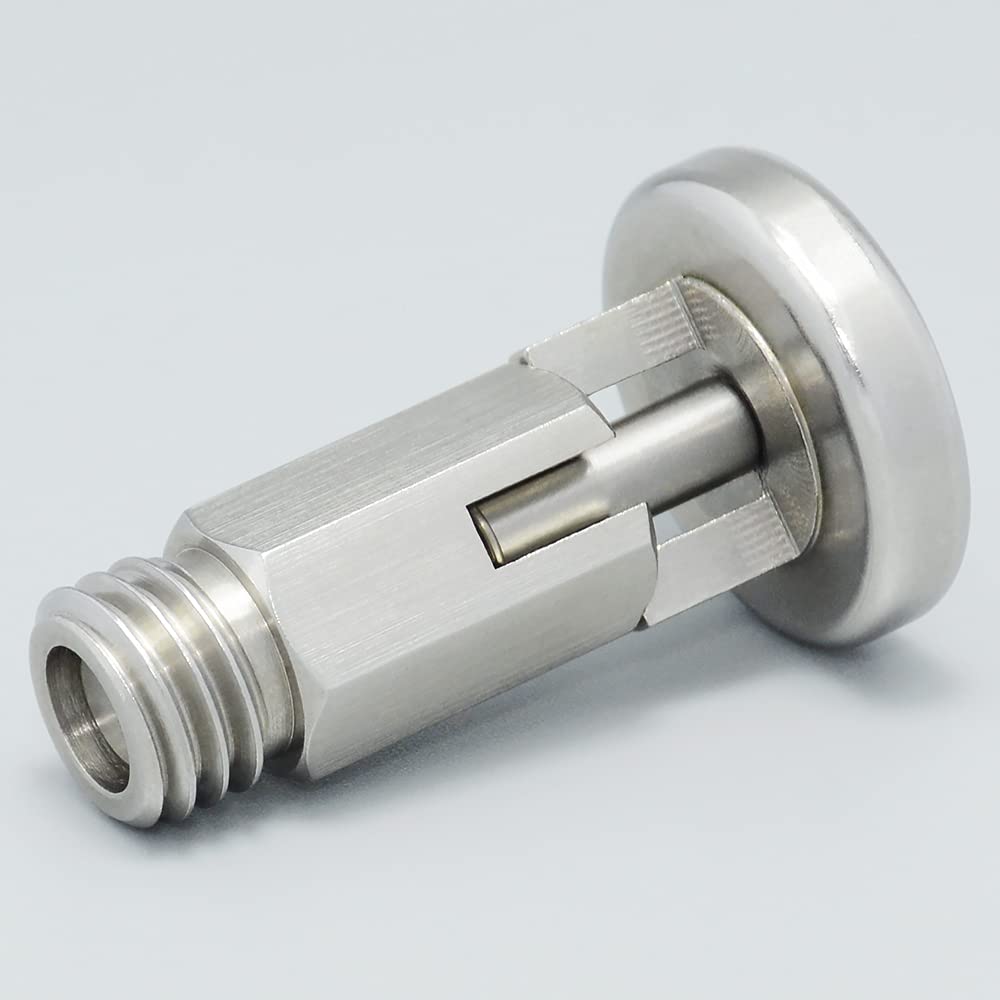

- Modalità d'uso: Questo pistone di indicizzazione è disponibile in due configurazioni con e senza bloccaggio. Per l'uso, estrarre l'impugnatura e ruotarla di 90 gradi prima di rilasciarla, l'impugnatura penderà dal corpo principale in modo che il perno possa sempre essere contratto all'interno dello stantuffo. Estrarre nuovamente l'impugnatura e ruotarla di 90 gradi prima di rilasciarla, in modo che l'impugnatura si incastri nell'incavo del corpo principale e il perno possa essere espulso.
- Questo prodotto è uno stantuffo di indicizzazione con una molla incorporata. L'estensione e la retrazione del perno possono essere controllate regolando la maniglia, in modo da ottenere l'effetto di indicizzazione, posizionamento o limite di arresto. Gli elementi di indicizzazione sono progettati per riprodurre le posizioni bloccate definite dai fori di indicizzazione.
- Attenzione: tutti i dati di questo prodotto sono misurati in millimetri metrici. Poiché le dimensioni sono misurate manualmente, ci possono essere lievi errori, ma l'errore sarà inferiore a ± 0,5 mm, si prega di capire.
